POE交換機、POE分離器供電原理及注意問題

濤哥安防 2017-08-02 安防知識

　　POE (Power Over Ethernet)指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，在為一些基于IP的終端(如IP電話機、無線局域網接入點AP、網絡攝像機等)傳輸數據信號的同時，還能為此類設備提供直流供電的技術。POE技術能在確?，F(xiàn)有結構化布線安全的同時保證現有網絡的正常運作，最大限度地降低成本。POE交換機供電一般距離不會超過150米。

POE交換機

　　PoE供電有兩種模式：

　　模式A（空閑線45,78供電）：45為+，78為-；

　　模式B（數據線12,36供電）：36為+，12為-。

　　PoE供電標準：

　　IEEE802.3af標準定義的供電電壓是直流44-57v，802.3af標準的輸出功率可達15.4W，受電端（PD）可用功率為12.95W；

　　IEEE802.3at標準定義的供電電壓是直流50-57v，802.3at標準的輸出功率可達30W，受電端（PD）可用功率為25.5W；

802.3af與802.3at的參數對比
類別	802.3af(PoE)	802.3at(PoE Plus)
分級	0~3	0~4
最大電流	350mA	600mA
PSE輸出電壓	44~57V DC	50~57V DC
PSE輸出功率	≦15.4W	≦30W
PD最大功率	12.95W	25.5W
對線數	2	2
纜線	Unstructured	CAT-5 or better

　　在2012年末業界又推出POH-POWER OVER HDBASET.利用現行的4-Pair 四對線技術加上，雙邊供電達到60-100W功率，使用5或6類線即可達到。應用在高清視頻推播供電給42"LED電視機，以美國2010年新規定42"LED TV 耗電需要低於70W。在國內生產4-Pair 四對線供電目前極少，現在有些帶POE的高速球，功率達到60W除非環境特殊，建議不要使用POE供電的高速球機。

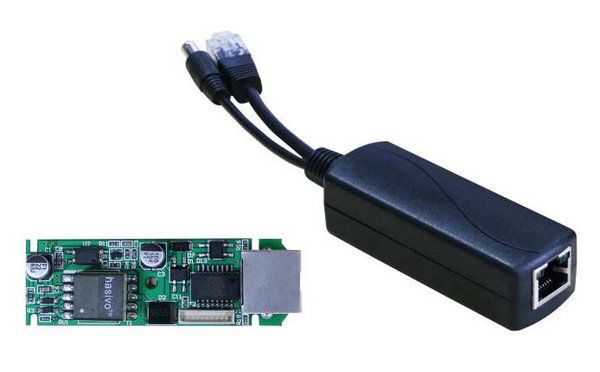

POE分離器
