一、什么是梯控

　　梯控是一種電梯控制技術，在原有的電梯上安裝一個類似“門禁”的系統裝置，只有鑒權通過后才能操作電梯按鍵，將業主送到其要達到的樓層。

　　二、樓宇常見梯控名詞

　　門口機呼梯：單元門口，住戶在門口機上鑒權，并呼叫電梯到一樓

　　門禁呼梯：轎廂內，住戶在門禁上鑒權，自動或手動點亮樓層按鈕

　　室內機呼梯：室內機點擊呼梯按鈕，電梯到達指定樓層

　　內呼梯控：控制電梯里面的樓層按鍵的系統，目前常用的呼梯方式

　　外呼梯控：控制電梯外面的上下按鍵的系統

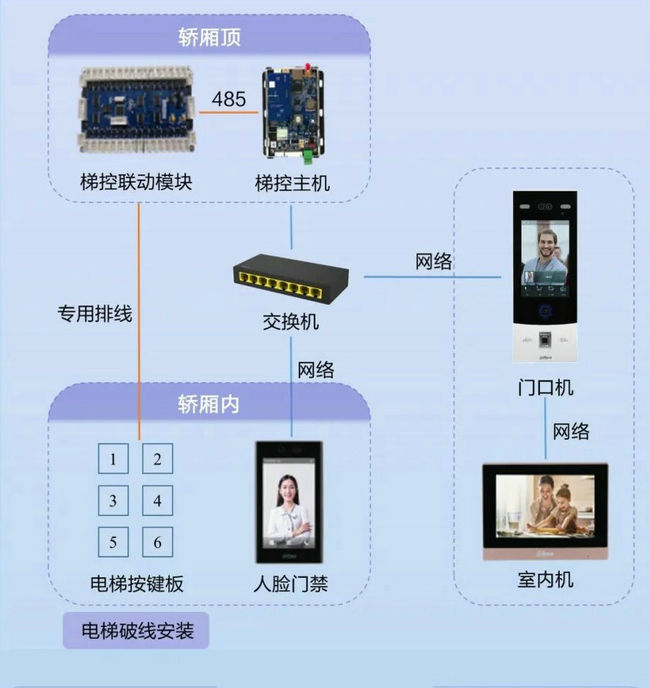

　　三、拓撲圖

　　拓撲說明：

　　梯控主機與聯動模塊安裝在轎廂頂，通過485內部通信，梯控聯動模塊通過專用排線與電梯按鍵相連，原電梯按鍵板需要破線。

　　梯控主機通過網絡HTTP協議與門口機或門禁連接

　　電梯轎廂的網絡可以根據實際情況采用有線和無線2種傳輸方案

　　四、梯控業務

　　業主回家呼梯：門口機刷卡/刷臉，驗證成功--呼梯到門口機樓層，梯控開放業主樓層權限--業主手動點亮樓層，超時后可在轎廂內門禁二次鑒權--二次鑒權后，單層權限自動點亮，多層權限手動點亮

　　室內機呼梯：室內機呼叫電梯--門口機接受呼梯命令--電梯權限信息下發給梯控主機--電梯運行住戶樓層

　　業主互訪：業主1呼叫業主2--業主2接聽后授權樓層權限--門口機接收呼梯命令--業主2的電梯權限信息下發給梯控主機--開放對應樓層按鍵

　　訪客呼梯：門口機呼叫室內機--室內機開鎖授權--門口機接收咋樣命令--電梯權限信息下發給梯控主機--開放對應樓層按鍵

　　五、相關問題

　　一個梯控聯動模塊可以接多少樓層?

　　一個梯控聯動模塊有36個轉接口，根據使用場景區分：

　　1、單門單按鍵板，1-36層：1個主機+1個聯動模塊;37-72層：1個主機+2個聯動模塊;

　　2、單門雙按鍵板，1-36層：1個主機+2個聯動模塊;37-72層：1個主機+4個聯動模塊;、

　　3、雙門雙按鍵板，1-18層：1個主機+1個聯動模塊;19-26層：1個主機+2個聯動模塊;37-54層：1個主機+3個聯動模塊

　　一個梯控主機能控制幾臺電梯?

　　一臺

　　梯控聯動模塊是否需要單獨供電?

　　一個梯控主機可以給兩個梯控聯動模塊供電，三個聯動模塊以上需要5V電源單獨供電

　　梯控安裝方式

　　現有的梯控控制器是干接點斷按鍵線安裝，干接點屬于無源開關，具有閉合和斷開兩種狀態，主流電梯廠商都可以適配，

　　梯控主機和梯控聯動模塊的區別?

　　梯控主機是通訊核心，與門禁/門口機進行協議對接，接收指令并授權給電梯，聯動模塊為接口板，與電梯按鍵面板相連

　　目前哪些平臺能夠配套梯控使用?

　　ICC支持梯控模塊的就可以，人員權限由平臺下發到門禁/門口機，門禁/門口機鑒權后與梯控主機通信

　　梯控排線數量怎么配?

　　12頭4芯6米的線，每12個按鍵一根線電梯所有樓層按鈕數量除以12，全誤了進位取整。
