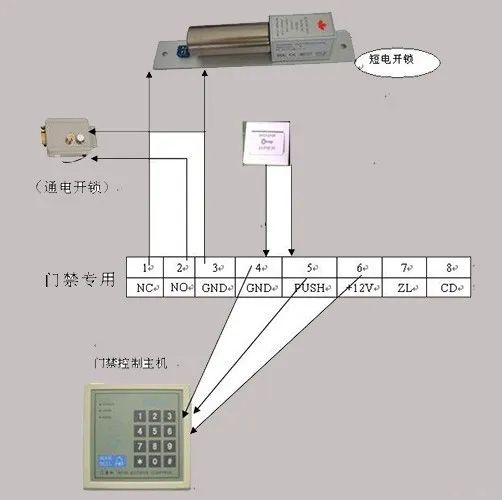

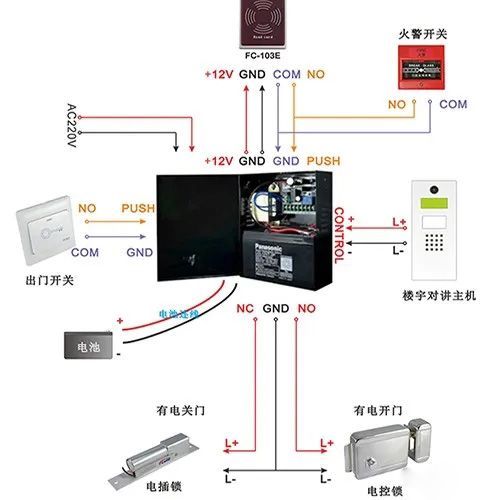

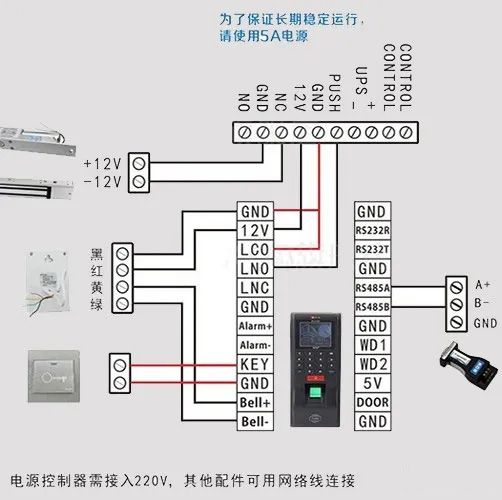

一、門禁接線方式

　　一般門禁系統配置：門禁主機、門禁電源、電控鎖、出門按鈕。

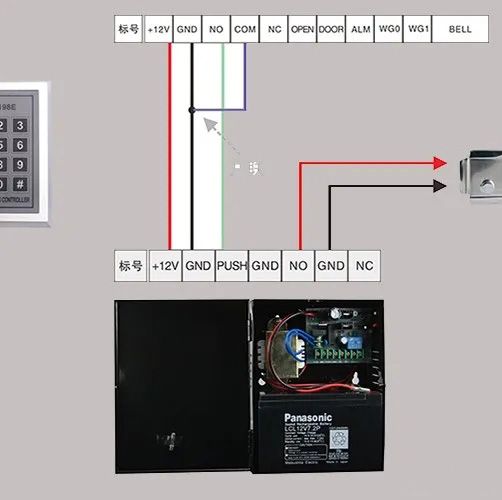

　　接線方式：

　　1、門禁主機上的+12V、GND端(門禁主機供電)接門禁電源的+12V、GND端。

　　2、電控鎖正端接門禁電源的NO或NC端(視常開鎖、常閉鎖而定);通常是接到NC端(通電開鎖，斷電關鎖)。電控鎖負端接門禁電源的GND端。

　　3、門禁主機上的PUSH端(開信號)接門禁電源的PUSH端。門禁主機上開門信號標是NO、NC的，通常接NO端至接門禁電源的PUSH端。

　　4、另一端接出門按鈕的話，出門按鈕的2根線接到門禁主機的出門按鈕端;或者是接入到門禁電源的PUSH端和GND端。

　　5、另一端接讀卡器的話，讀卡器連線接入門禁主機的對應信號端(一般接4個端子：12V、GND、DATA0、DATA1)。

　　如需要聯網的話，還要接入RS485線(RS485通訊方式)或網線(TCP/IP通訊方式)與門禁主機連接，另一端和電腦連接，RS485線(2芯屏蔽線)還需要接入串口轉RS485轉換器與電腦主機串口連接;網線與電腦網卡網口連接。

　　二、舉例：中控門禁機接線示意圖

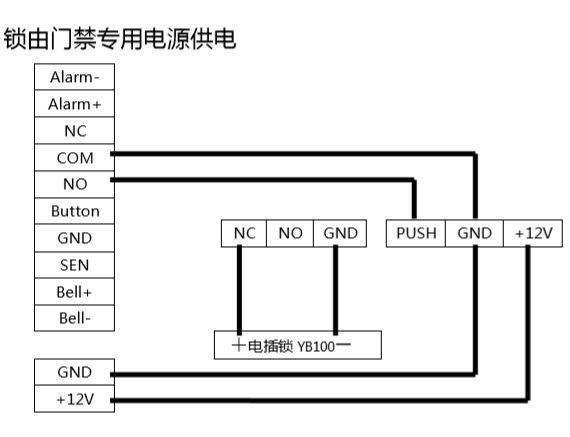

　　鎖由門禁專用電源供電

　　1、鎖的接線(如YB100電插鎖、YH280KG磁力鎖等常閉鎖)，鎖的正極接在門禁專用電源的NC端上;鎖的負極接在門禁專用電源的GND端上。

　　2、中控門禁機接線(如：F2、F201、F8、SC102、SC103、F7等中控門禁機)，中控門禁機的+12V(紅色)接門款專用電源+12V;中控門禁門的GND(黑色)接門禁專用電源GND;中控門禁機的NO(藍色)接門禁專用電源PUSH;中控門禁機的COM(紅色)接門禁電源專用電源GND。

　　注：中控門禁機的GND和COM可以并接在一起，然后同時接到門禁專用電源上的GND上。

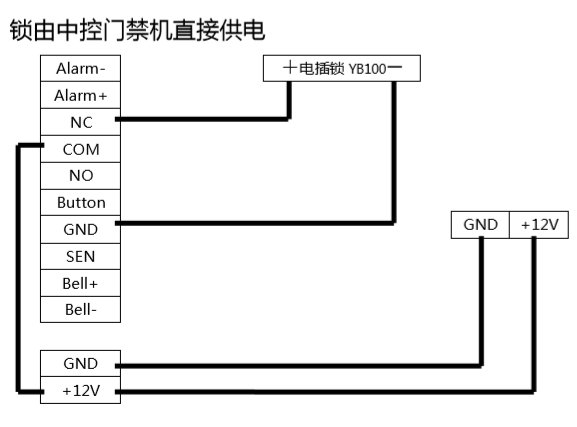

　　鎖由中控門禁機直接供電

　　1、鎖：鎖的正極接在中控門禁機的NC(黃色)端上;鎖的負極接在中控門禁機的GND(黑色)端上。

　　2、中控門禁機：中控門禁機的COM(紅色)需并上中控門禁機的+12V(紅色)上

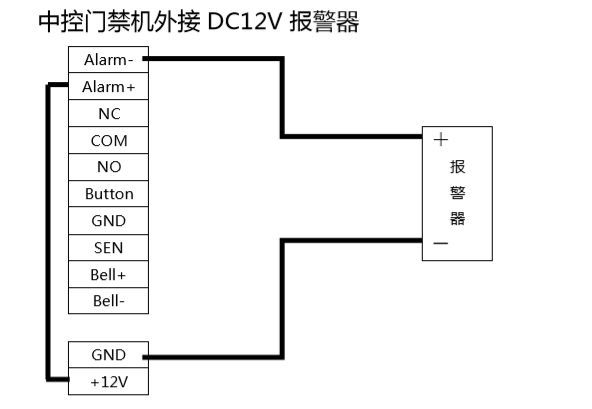

　　中控門禁機外接DC12V報警器

　　1、中控門禁機的AL+(橙色)和中控門禁機的+12V(紅色)并在一起;

　　2、AL-(綠色)接DC12V報警器正極;

　　3、GND(黑色)接DC12V報警器負極。

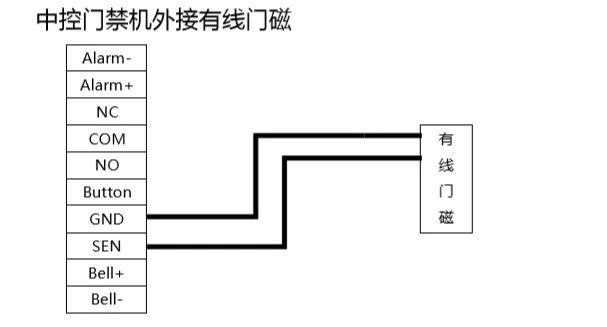

　　中控門禁機外接有線門磁

　　1、接線：中控門禁機的SEN(白色)和中控門禁機的GND(黑色)分別接在門磁的兩端，沒有正負之分。

　　2、設置：進入中控門禁機的設置界面，設置-門禁功能設置-門磁開關-設置為“常閉”，則在門磁處于斷開狀態時，報警器報警，扡就是相當于門打開了報警，在主菜單上按“解除報警”可解除報警。

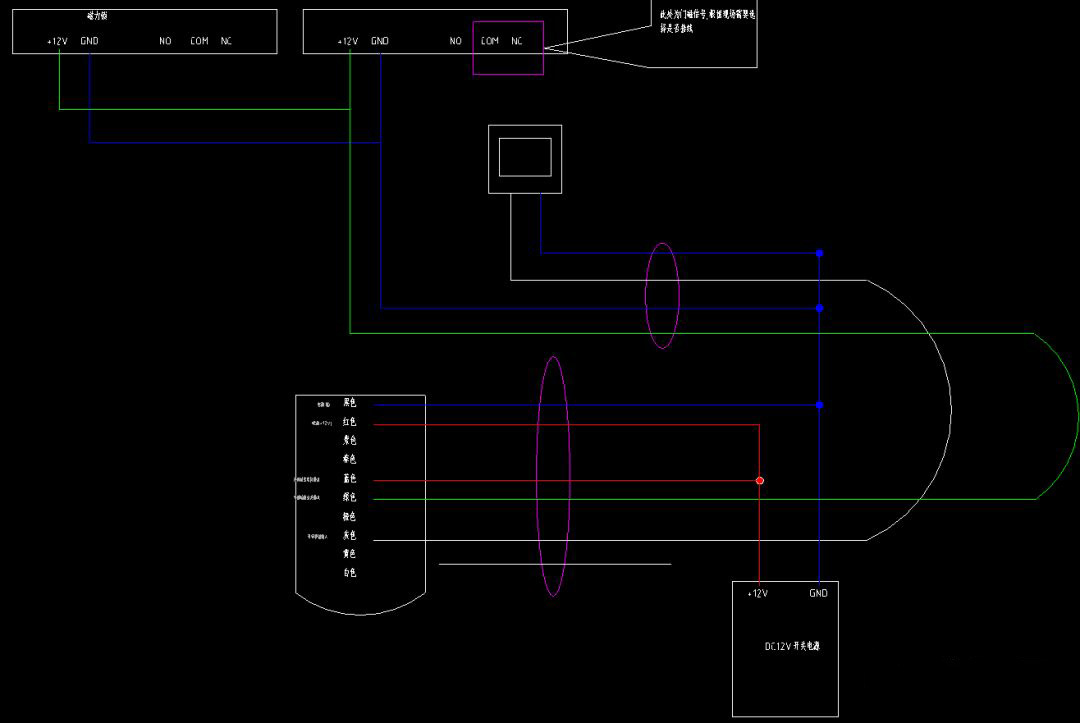

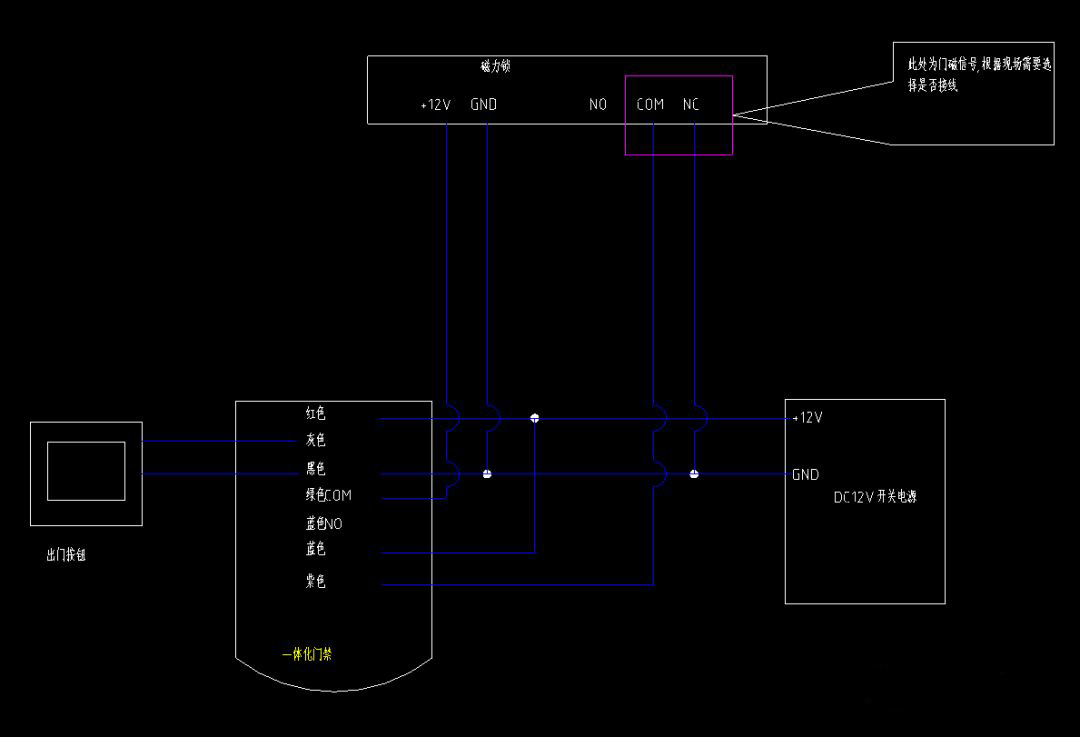

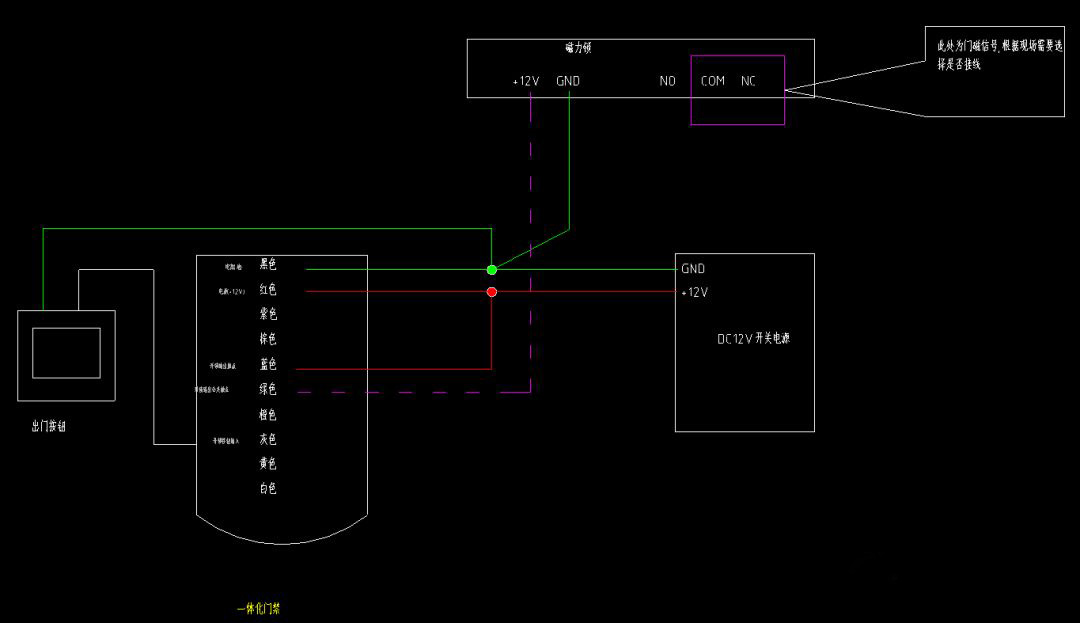

　　三、舉例：一體化門禁標準接線圖

　　在項目中也會使用到一體化門禁，一體式門禁系統，簡單的說就是門禁的控制部分和讀卡部分是一體的。那么一體化門禁如何接線呢?可以看下圖。（右鍵可全屏看高清大圖）
